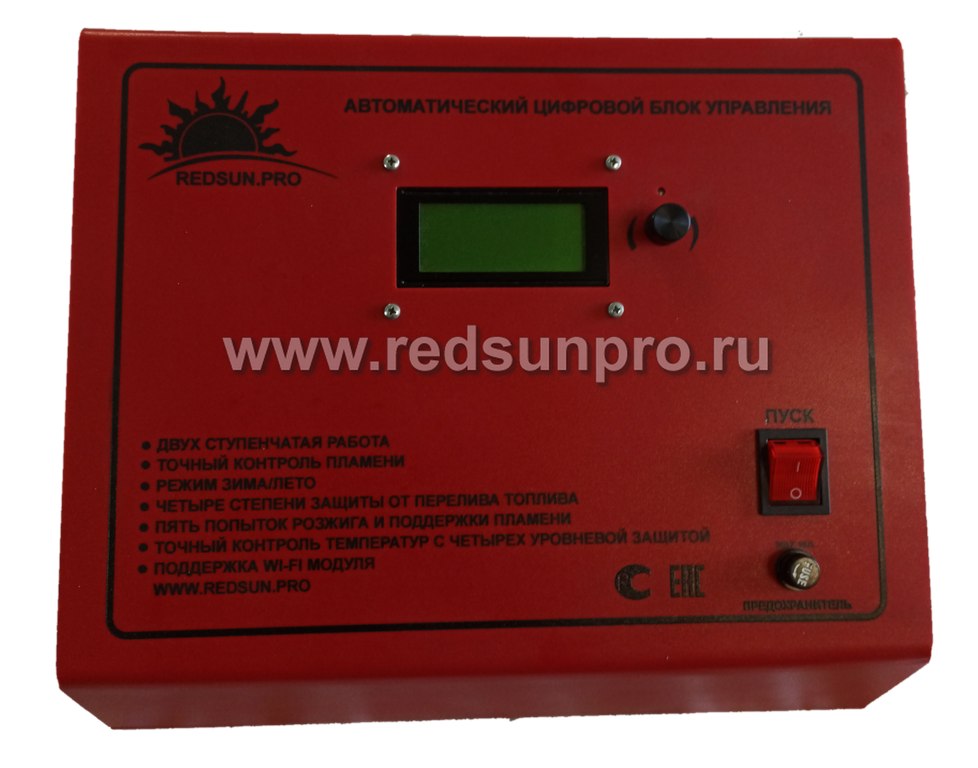

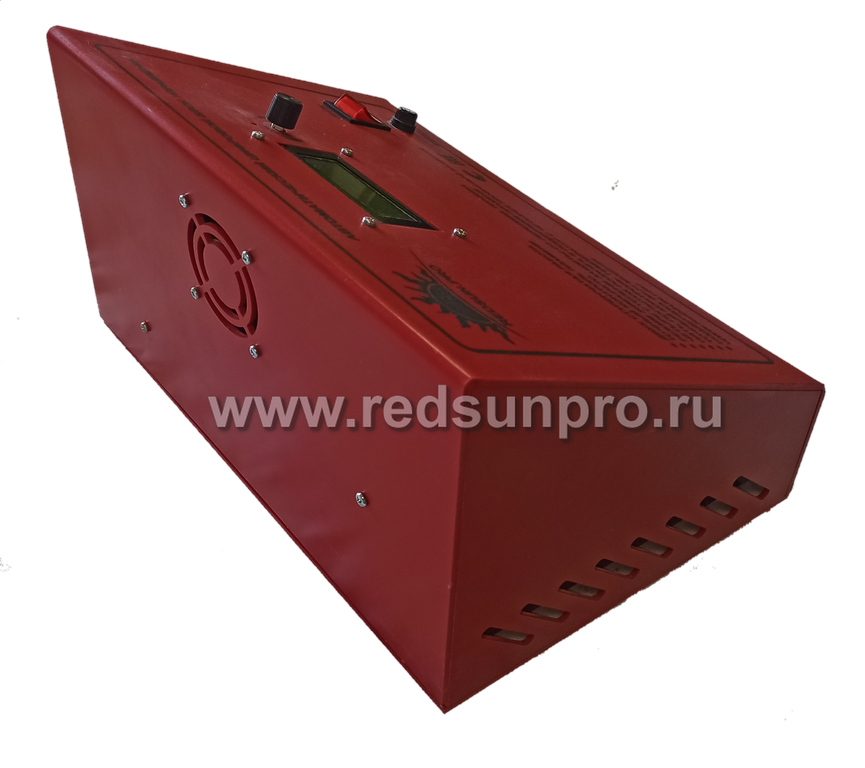

Цифровой блок управления

Обратим внимание на блок управления горелкой (топочный автомат). Управление узлами горелки взял на себя программируемый  контроллер, с довольно широким набором функций.

Контроллер позволяет:

-тонко настроить подачу вторичного воздуха в зону сгорания

-отслеживать яркость пламени

-настроить количество включений-отключений горелки при перезапуске

-двух ступенчатая работа горелки

-модулированная работа ступенями

-функция самодиагностики

-контроль за количество подкачек в топливную емкость

-установка и поддержание температуры топлива

-трехступенчатый контроль и уровня топлива в баке и защита от перелива

-пост-продувка после отключения горелки

-ПИД-регулятор температуры теплоносителя в котле

-Режим работы ЗИМА-ЛЕТО

Обратим внимание на функцию ЗИМА-ЛЕТО. Все горелки такого типа имеют задержку при старте горелки, и дело тут вот в чем. После отключения горелки по датчику температуры котла, питание на ТЭН не поступает. Когда котловой термостат сработает и разрешит работу горелке, топливо в баке успеет остыть. Для нагрева топлива в баке до заданной температуры нужно время. Так вот когда установлен режим ЗИМА, то в баке на горелке Redsun всегда поддерживается заданная температура топлива. Это позволяет сократить время выхода на старт до 5 секунд.

Эта "фишка" заложена впервые в конструктив горелок такого типа. Для систем с высоким разбором теплоносителя, там где большая разница во времени, между срабатываением термостата и включением горелки - эта функция может быть полезной.

Пост-продувка. Известно что после отключения жидкотопливной горелки, температура в форсуночном узле подскакивает до 300 градусов. Эта функция для теплогенераторов, где в топке поддерживается высокая температура горения за счет увеличения тепловой напряженности топки, в котлах-утилизаторах, инсинераторах, крематорах, печах обжига и закалки, в тиглях и плавильнях. После отключения горелки по температуре, вентилятор работает 1 минуту охлаждая форсуночный узел. О перегреве можно не беспокоиться.

На фото выше представлена горелка с электромотором 12В, поэтому отсутствует заслонка/регулятор вторичного воздуха, она просто не нужна. Количество избыточного (вторичного) воздуха регулируется скоростью вращения мотора, прямо с контроллера горелки. Увеличивая или уменьшая обороты двигателя мы увеличиваем или уменьшаем количество нагнетаемого воздуха в зону горения.
